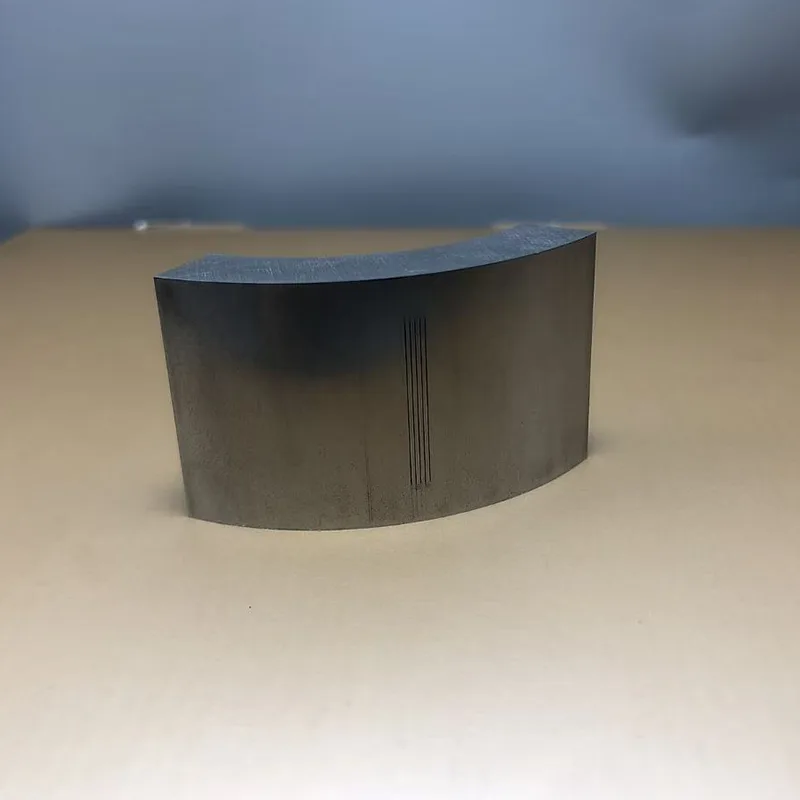

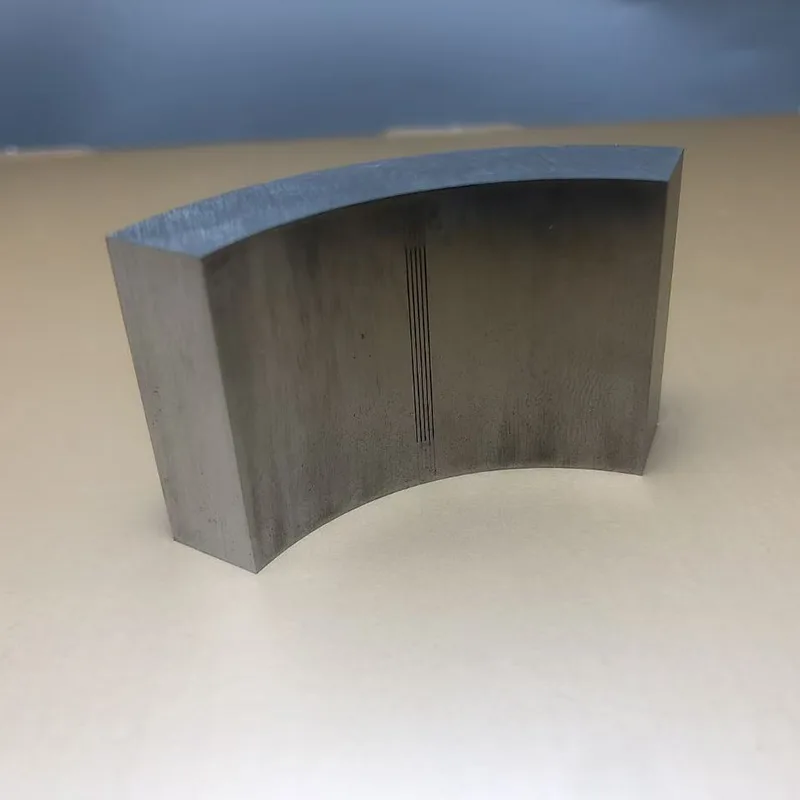

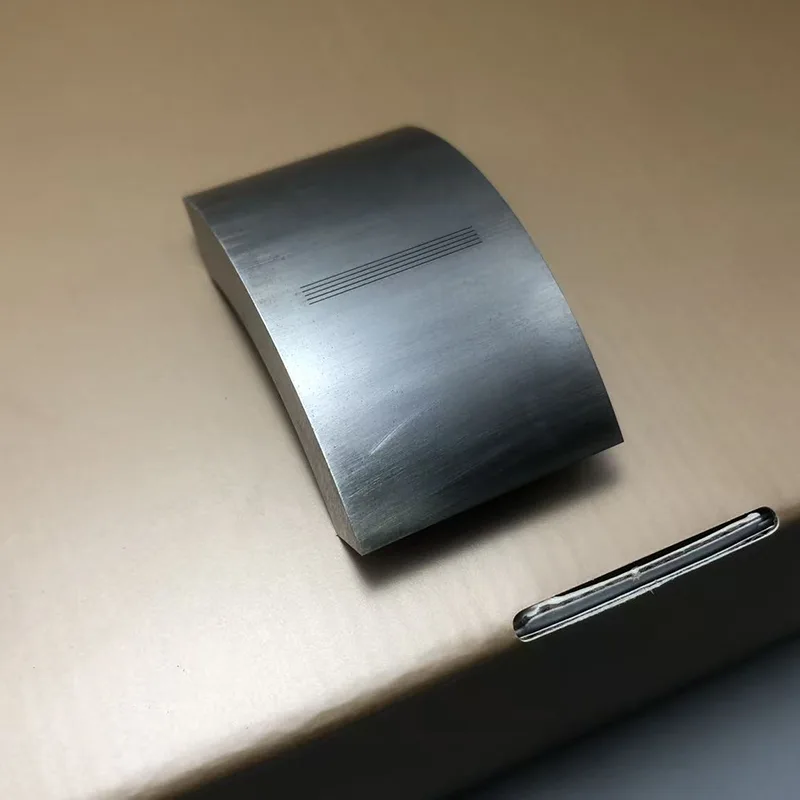

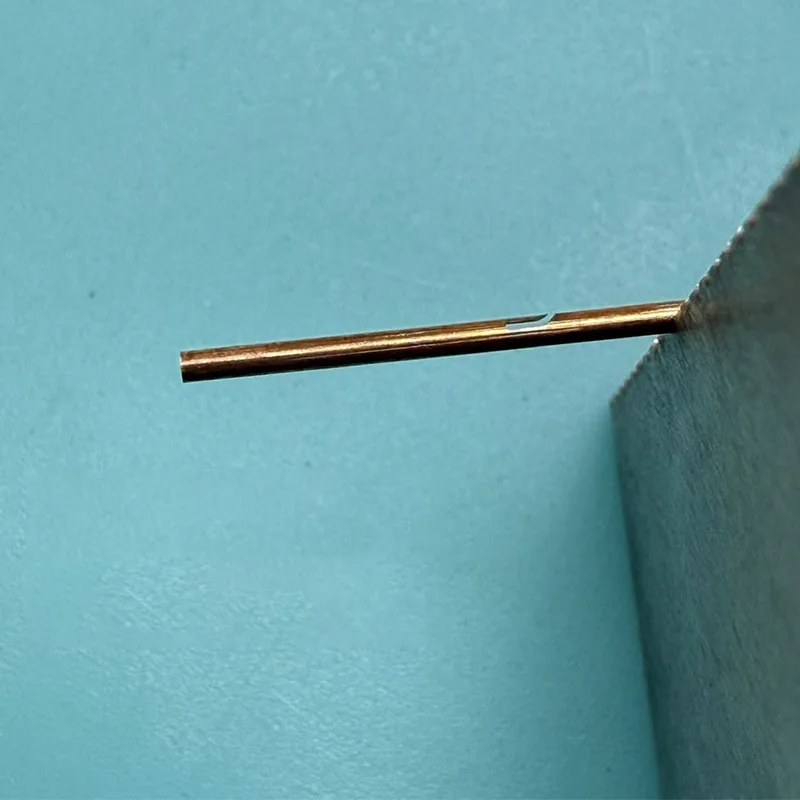

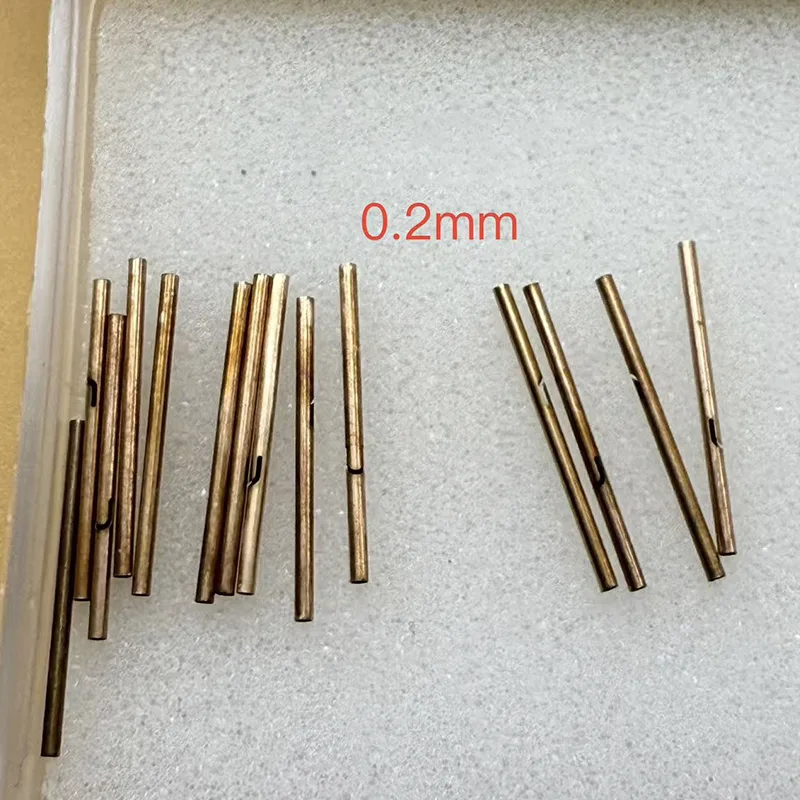

سلك ذو فتحة ضيقة 0.15 مم EDM

تكنولوجيا المعالجة ومزايا الدقة

يستخدم سلك EDM ذو الفتحة الضيقة 0.15 مم معدات قطع الأسلاك البطيئة المستوردة (مثل Sodick وCharmilles)، مقترنة بأسلاك كهربائية نحاسية/مجلفنة يبلغ قطرها 0.03-0.1 مم. يعمل تفريغ النبض عالي التردد على إزالة المعدن، ويحقق نظام التحكم المؤازر المتكيف تشكيلًا دقيقًا للفتحة الضيقة. مؤشرات الدقة الأساسية هي الرائدة في الصناعة:

دقة الأبعاد: يتم التحكم بشكل صارم في تفاوت عرض الفتحة في حدود ±0.002 مم، وأخطاء طول الفتحة والعمق هي ≥0.003 مم، مما يلبي معايير GB/T. متطلبات الدقة القياسية 13916-2008. جودة السطح: يمكن أن تصل خشونة السطح للجدار الداخلي للفتحة الضيقة إلى Ra0.2-0.4μm، مما يوفر تأثير مرآة موحد. التجميع المباشر ممكن بدون تلميع لاحق، وتجنب تآكل قطعة العمل أو تداخل الإشارة الناتج عن خشونة السطح.

التفاوتات الهندسية: استقامة الفتحة ≥0.001 مم/100 مم، التوازي ≥0.002 مم، التسامح مع تباعد الفتحات المجاورة ≥0.003 مم، مما يضمن اتساق الهيكل متعدد الفتحات. استقرار التصنيع: استخدام سائل العمل القابل للذوبان في الماء ونظام ترشيح ذو حلقة مغلقة يقلل من اهتزاز سلك القطب وتداخل التفريغ. معدل نجاح تصنيع الفتحة الواحدة ≥99.2%، تقلب أبعاد إنتاج الدُفعات ≥0.0015MM.

Xincheng هو مصنع متخصص في تصنيع الآلات CNC، كما أنه مصنع ومورد للأجزاء المعالجة في الصين. مرحبا بكم في التشاور والشراء.

خصائص المواد والعمليات القابلة للتكيف

سيناريوهات التطبيق

إن منتج EDM ذو الفتحة الضيقة 0.15 مم، مع مزاياه الأساسية المتمثلة في "العرض فائق الدقة + الدقة العالية"، يستخدم على نطاق واسع في مجالات التصنيع المتطورة مع متطلبات الدقة الهيكلية الصارمة. تشمل التطبيقات النموذجية ما يلي:

1. تصنيع القالب الدقيق: يستخدم لفتحات الرصاص في قوالب تعبئة أشباه الموصلات وطبقات التشكيل الطرفية في قوالب الموصل، مما يضمن تشكيل دقيق للدبابيس والطرفيات وإدخال وإزالة متسقين، مما يزيد من عمر القالب إلى أكثر من 500000 دورة.

2. مكونات الفضاء الجوي: معالجة فتحات التبريد لشفرات محركات الطائرات وطبقات نقل الإشارة لأغلفة أجهزة الاستشعار، مما يضمن كفاءة التبريد واستقرار نقل الإشارة، وتلبية معايير الموثوقية من الدرجة الفضائية.

3. المكونات الإلكترونية: تستخدم لفتحات المبدل في المحركات الصغيرة وفتحات تبديد الحرارة في المقاومات الدقيقة، مما يقلل حجم المكون مع تحسين أداء تبديد الحرارة، والتكيف مع اتجاه "التصغير والتكامل العالي" في الإلكترونيات الاستهلاكية.

4. ملحقات المعدات الطبية: فتحات دليل المعالجة للأجهزة الطبية ذات التدخل البسيط وفتحات مسبار الكشف لأدوات التشخيص، مما يضمن دقة تشغيل الأداة ودقة الكشف، وتلبية متطلبات التوافق الحيوي من الدرجة الطبية.

ضمان الخدمة وقدرات التخصيص

لتلبية الاحتياجات الشخصية لمختلف العملاء، فإننا نقدم خدمات تصنيع دقيقة كاملة العمليات، مع الضمانات الأساسية التالية:

دعم التخصيص: يمكننا تخصيص الطول والعمق والترتيب والهياكل ذات الصلة للفتحات الضيقة بناءً على الرسومات ثنائية الأبعاد المقدمة من العميل (CAD) والنماذج ثلاثية الأبعاد (STEP/IGES). الحد الأدنى لعرض الفتحة الضيقة المُشكَّلة هو 0.1 مم، والحد الأقصى لكمية معالجة الدفعة الواحدة هو 1000 قطعة/دفعة.

نظام فحص الجودة: تخضع كل دفعة من المنتجات لفحص كامل الأبعاد باستخدام آلة قياس متناسقة، ومجهر أداة، واختبار خشونة السطح، مما يوفر تقارير فحص مفصلة لضمان جودة يمكن تتبعها.

دورة التسليم: تستغرق معالجة الأجزاء القياسية من 3 إلى 5 أيام عمل، وتستغرق الأجزاء المخصصة من 5 إلى 10 أيام عمل حسب التعقيد. نحن ندعم الخدمات السريعة للطلبات العاجلة، مع التسليم في أسرع وقت يصل إلى 48 ساعة.

خدمة ما بعد البيع: نحن نقدم استشارات عملية التصنيع واقتراحات التكيف مع التثبيت. في حالة وجود مشكلات في الجودة لم يتسبب فيها الإنسان، فإننا ندعم إعادة العمل مجانًا أو الإرجاع/الاستبدال.
