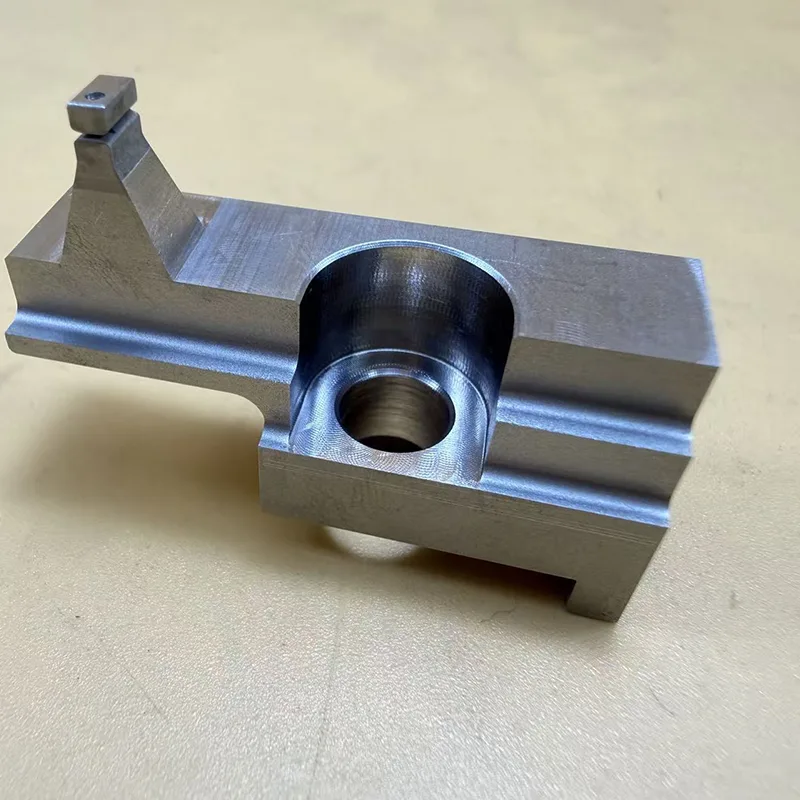

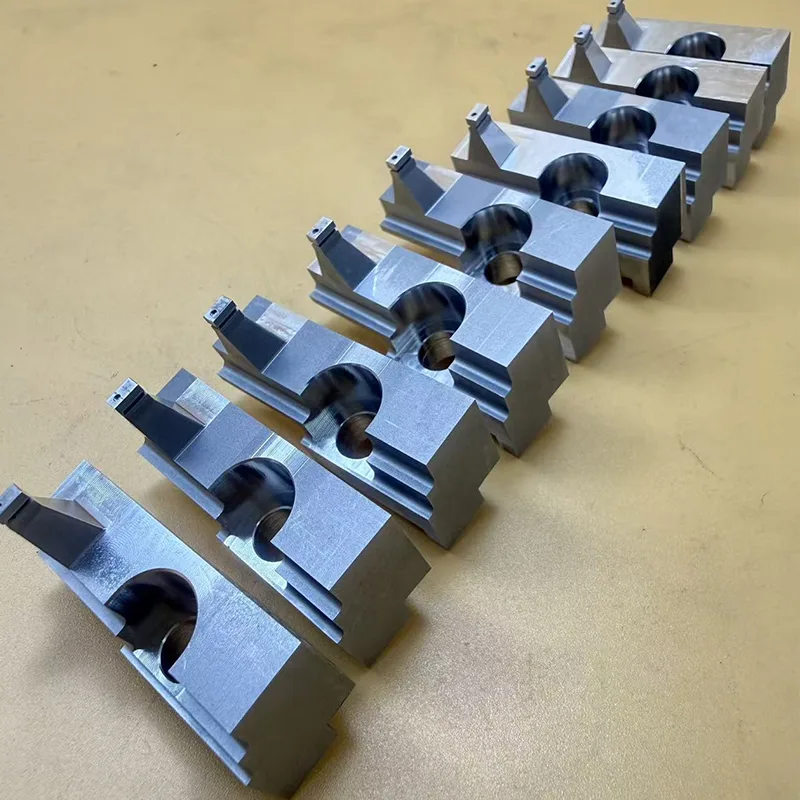

فوهة تدفق توزيع الغراء عالية الدقة

فوهة تدفق توزيع الغراء عالية الدقة هي فوهة تدفق دقيقة متخصصة مصممة خصيصًا لمعدات توزيع الغراء الآلية. يتم تصنيع الوحدة بأكملها بشكل متكامل من كتلة واحدة من الفولاذ المقاوم للصدأ SUS304. تتم معالجة قنوات التدفق الداخلي الحرجة وهياكل الأخدود الصغيرة باستخدام آلة EDM ذات الأسلاك البطيئة الدقيقة MM35HP من Seibu، وذلك باستخدام قطر سلك فائق الدقة يبلغ 0.07 مم وتقنيات قطع التفريغ الكهربائي لتشكيل الفتحات الدقيقة المعقدة.

تكمن تحديات التصنيع الأساسية لهذا المنتج في الأخاديد الدقيقة الضيقة جدًا، والأقسام ذات الجدران الرقيقة، وهياكل القنوات الصغيرة. أثناء عملية التصنيع، من الضروري ليس فقط ضمان دقة الأبعاد ولكن أيضًا الحفاظ على سلاسة الجدران الداخلية، واتساق الأخاديد الدقيقة، واستقرار التجميع، والأهم من ذلك، استقرار التدفق في ظل ظروف التشغيل الطويلة.

لمعالجة هياكل التوزيع المعقدة هذه، تستخدم Xincheng عملية صارمة تتضمن تمريرات تشذيب متعددة، وضوابط تعويض دقيقة، ومعلمات تصنيع محسنة. تضمن هذه السيطرة الصارمة على تفاوتات الأبعاد الحرجة أن يحافظ المنتج على أداء تجميعي مستقر ومتسق وقدرات دقيقة للتحكم في التدفق، حتى أثناء الإنتاج الضخم.

معلومات المنتج الأساسية

• اسم المنتج: فوهة تدفق توزيع الغراء عالية الدقة

• المادة: الفولاذ المقاوم للصدأ SUS304

• عمليات التصنيع: التنظيم الإلكتروني للكهرباء (EDM) بالأسلاك البطيئة، والتنظيم الإداري الدقيق المعتمد على الزيت، والتنظيم الإداري الدقيق (EDM)، والطحن الدقيق

• معدات التصنيع: Seibu MM35HP (EDM ذو الأسلاك البطيئة)، Sodick AP250L

• قدرات التصنيع: الأخاديد الدقيقة، والثقوب الدقيقة، والشقوق الضيقة للغاية، والهياكل ذات الجدران الرقيقة، وقنوات التدفق غير المنتظمة الشكل

الميزات الهيكلية للمنتج

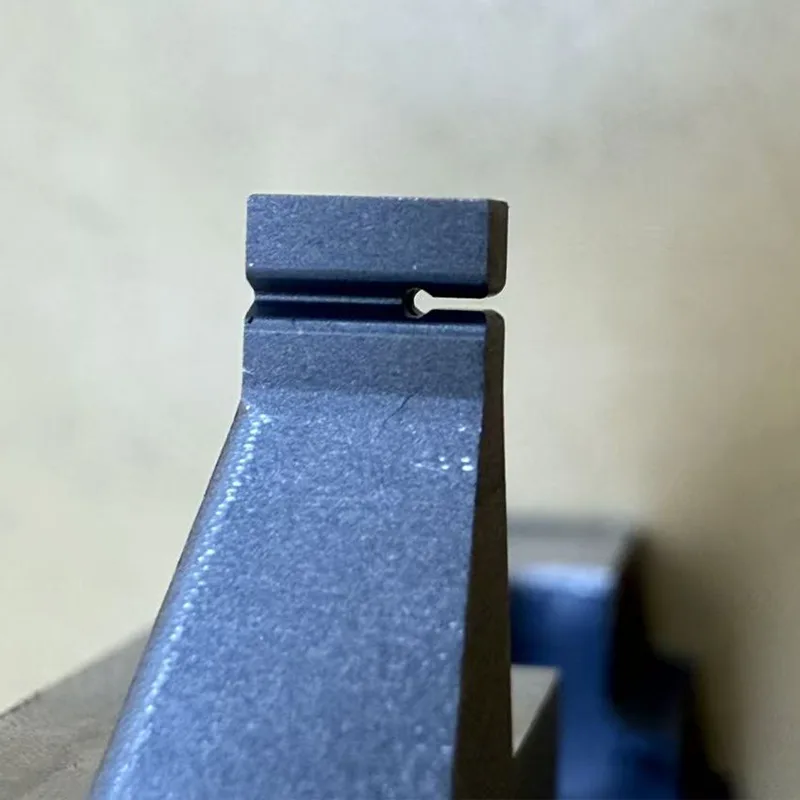

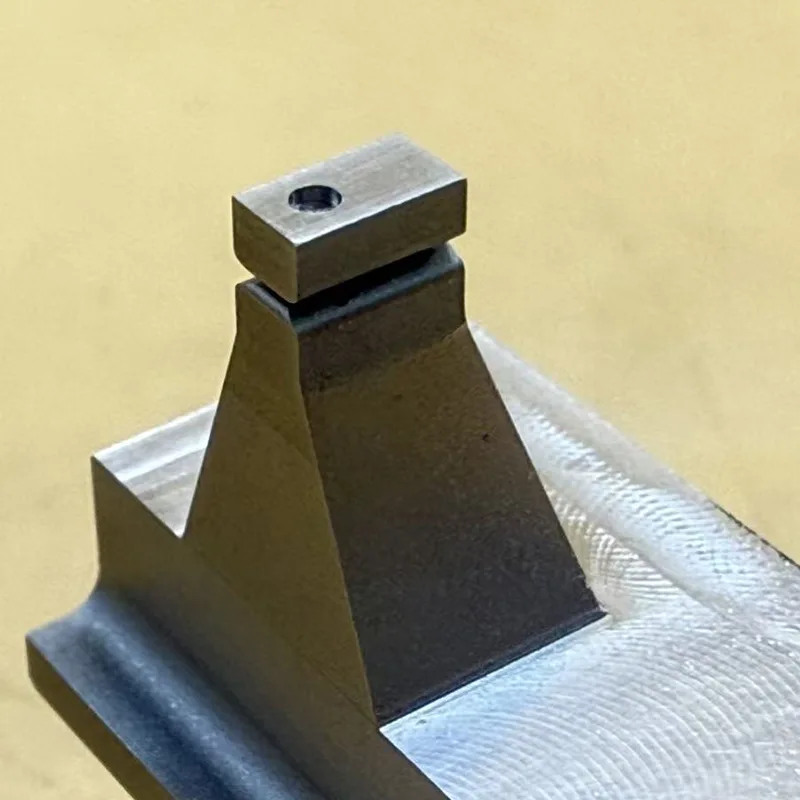

هيكل الفتحة الصغيرة

يتميز الجزء العلوي من المنتج ببنية أخدود دقيقة للغاية. تعتبر متطلبات عرض الأخدود صارمة للغاية، مما يجعلها مثالًا مثاليًا للمكون الذي يتطلب تصنيعًا دقيقًا لأسلاك EDM البطيئة.

غالبًا ما تواجه معدات قطع الأسلاك التقليدية مشكلات عند معالجة مثل هذه الهياكل - بما في ذلك كسر الأسلاك، وانهيار الزوايا، وأبعاد الفتحات غير المستقرة، والأسطح الداخلية الخشنة، والنتوءات الدقيقة المتبقية، والتشوه الحراري.

ونتيجة لذلك، تتم معالجة فوهة تدفق توزيع الغراء عالية الدقة حصريًا باستخدام معدات EDM ذات الأسلاك البطيئة عالية الدقة طوال دورة التصنيع بأكملها، وبالتالي ضمان عرض أخدود صغير متسق وحواف سليمة وانتقالات قناة تدفق موحدة.

متطلبات التركيز العالية للقنوات الصغيرة

يجب الحفاظ على درجة عالية من التركيز والدقة الموضعية بين قناة التدفق الداخلي وهيكل الأخدود الصغير الخارجي. إذا كان انحراف التركيز كبيرًا، فإن عملية التوزيع الفعلية تكون عرضة للمشكلات التالية:

• صرف الإزاحة

• التوزيع غير المتساوي

• تقلب معدل التدفق

• الانسداد

• التسرب

ولذلك، أثناء عملية التصنيع، من الضروري التحكم في الوقت نفسه في الدقة الموضعية للأخاديد الدقيقة، وتمركز قنوات التدفق، والتوازي، واتساق نقاط مرجعية التجميع.

التحكم في تشطيب سطح الجدار الداخلي

على الرغم من أن العديد من المنتجات قد تلبي مواصفات الأبعاد، إذا كانت قنوات التدفق الداخلية تظهر قوام EDM عميقًا بشكل مفرط، أو نتوءات متبقية، أو جزيئات دقيقة ملتصقة، فإن السائل الموزع يكون عرضة لالتصاق الجدار، أو الترسيب، أو حتى الانسداد أثناء الاستخدام اللاحق.

وبالتالي، تركز عملية التصنيع بشكل أساسي على التحكم في:

• طاقة التنظيم الإداري

• عدد مرات التشذيب

• خشونة السطح

• المناطق المتضررة من الحرارة

• تشكيل نتوءات دقيقة

تحديات التصنيع للمواد SUS304

SUS304 هو الفولاذ المقاوم للصدأ الأوستنيتي النموذجي. في حين أنها تمتلك مقاومة ممتازة للتآكل، فإنها تمثل تحديات كبيرة في مجال الآلات الدقيقة.

وينطبق هذا بشكل خاص عند معالجة الشقوق فائقة الدقة، حيث تكون مشكلات مثل التصاق أسلاك المواد، والتفريغ الكهربائي غير المستقر، وتوليد الحرارة أثناء المعالجة، والتشوه الدقيق، وانجراف الأبعاد عرضة لحدوثها.

ولذلك، بالنسبة للمنتجات من هذا النوع، فإن استقرار معدات التصنيع والخبرة العملية الواسعة لهما أهمية قصوى.

قدرة التصنيع لأقطار الأسلاك فائقة الدقة (0.07 مم)

يتم تشكيل منطقة الأخدود الصغير الأساسية لفوهات تدفق توزيع الغراء عالية الدقة باستخدام قطر سلك فائق الدقة يبلغ 0.07 مم.

بالمقارنة مع الأسلاك النحاسية القياسية، يستلزم هذا النهج ما يلي:

• ارتفاع تعقيد الآلات

• منطقة تفريغ كهربائية أصغر

• متطلبات أكثر صرامة لاستقرار العملية

• تفاوتات أكثر صرامة للتحكم في شد الأسلاك

لقد تخصصت شركة Xincheng منذ فترة طويلة في تصنيع EDM الدقيق ذو السرعة البطيئة. لقد اكتسبنا خبرة تصنيعية واسعة النطاق في إنشاء الأخاديد الدقيقة والثقوب الدقيقة والشقوق المعقدة وغير المنتظمة الشكل.

مزايا المنتج الأساسية

• التحكم في الأبعاد على مستوى الميكرون

• اتساق ثابت للأخاديد الدقيقة

• يدعم الأشكال الهندسية المعقدة وغير المنتظمة

• مقاومة للتآكل والبيئات اللاصقة

• إمدادات مستقرة للإنتاج الضخم

• يدعم التطوير المخصص للأجزاء غير القياسية

الصناعات المعمول بها

• معدات التوزيع الآلي

• معدات التعبئة والتغليف لأشباه الموصلات

• معدات الرش الدقيقة

• معدات ميكروفلويديك

• معدات معالجة السوائل الطبية

• معدات تصنيع بطاريات الليثيوم أيون

• صناعة التعبئة والتغليف الالكترونيات

• معدات التشغيل الآلي الدقيقة

قدرات المعالجة في شينتشنغ

• دقة تصنيع الأسلاك البطيئة EDM

• قطع الأسلاك بدقة باستخدام الزيت

• قطع الأسلاك الدقيقة

• الدقة في تصنيع الثقب الصغير

• الدقة في تصنيع الأخدود الصغير

• المعالجة الدقيقة للأجزاء غير المنتظمة

• تصنيع مكونات الأتمتة

• تخصيص الأجزاء الدقيقة غير القياسية

• تصنيع الهياكل المعقدة ذات الجدران الرقيقة

لماذا يقوم الكثير من العملاء بتقديم طلبات متكررة؟

بالنسبة لمنتجات مثل فوهة التدفق لتوزيع الغراء عالي الدقة، فإن ما يهتم به العملاء حقًا يتجاوز مجرد الجماليات.

والأهم من ذلك أنهم يركزون على:

• الاستقرار بمجرد تركيبه على الجهاز

• اتساق معدلات التدفق الاستغناء

• مقاومة الانسداد

• التوحيد عبر دفعات الإنتاج الضخم

• ما إذا كان يلزم إجراء تعديلات متكررة على الماكينة أثناء التشغيل

يمكن للعديد من المصانع أن تتمكن من "إنتاج الجزء"، لكن القليل منها يمكنه تحقيق "الاستقرار على المدى الطويل والاتساق من دفعة إلى دفعة".

وهذا - على وجه التحديد - هو المكان الذي يكمن فيه التحدي الحقيقي المتمثل في تصنيع الآلات EDM ذات الأسلاك البطيئة الدقيقة.

لماذا تختار شينتشنغ؟

تقع Xincheng في Shajing، Shenzhen، بجوار مركز التصنيع في Chang'an، Dongguan.

تتخصص شركتنا في قطع EDM عالي الدقة للأسلاك البطيئة وتصنيع الهياكل الدقيقة المعقدة، وتخدم قطاعات تصنيع معدات التشغيل الآلي وأشباه الموصلات والطبية والإلكترونيات والمعدات المتطورة.

تم تجهيز منشأتنا بأحدث الآلات الدقيقة - بما في ذلك Seibu MM35HP وSodick AP250L - مما يتيح لنا معالجة الأخاديد الدقيقة المعقدة والثقوب الدقيقة والمكونات ذات الجدران الرقيقة والأشكال الهندسية غير المنتظمة بشكل موثوق.

نحن نقدم تصنيعًا مخصصًا بناءً على رسومات العميل ومعالجة الأجزاء غير القياسية وسلسلة توريد مستقرة للإنتاج الضخم. نحن نرحب باستفساراتك!
