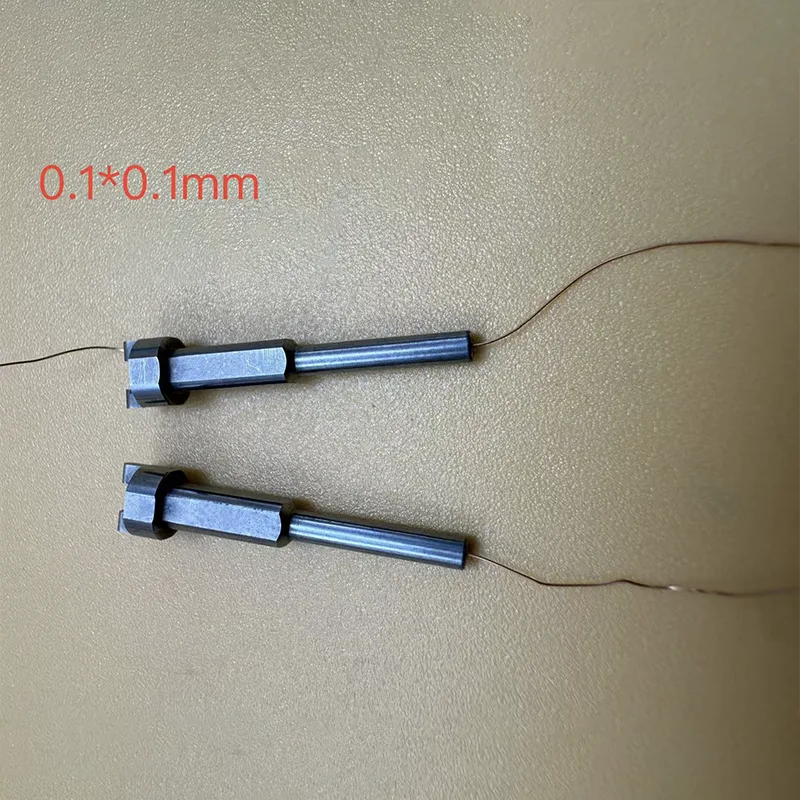

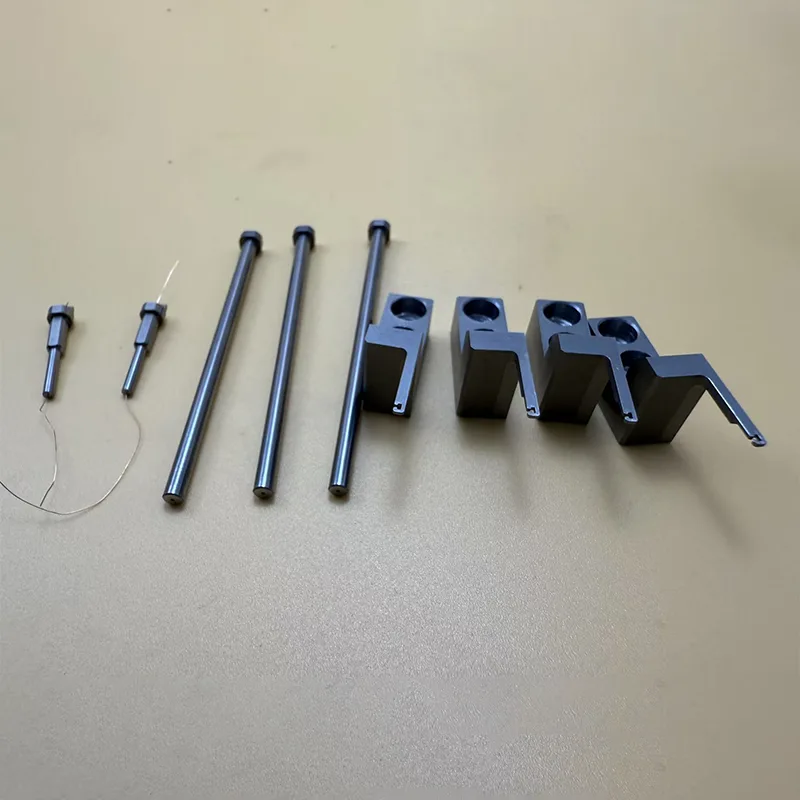

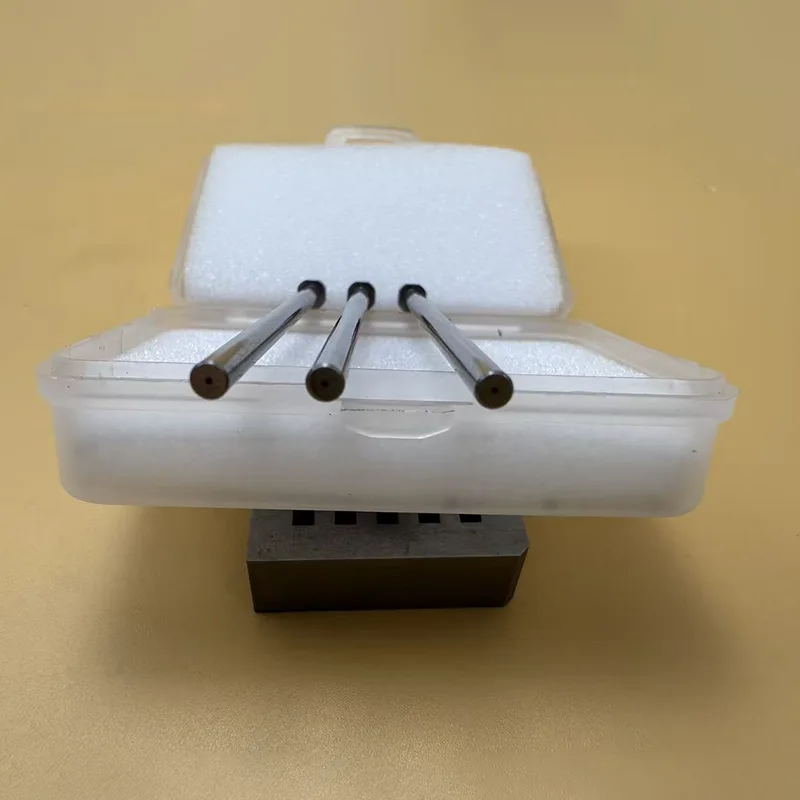

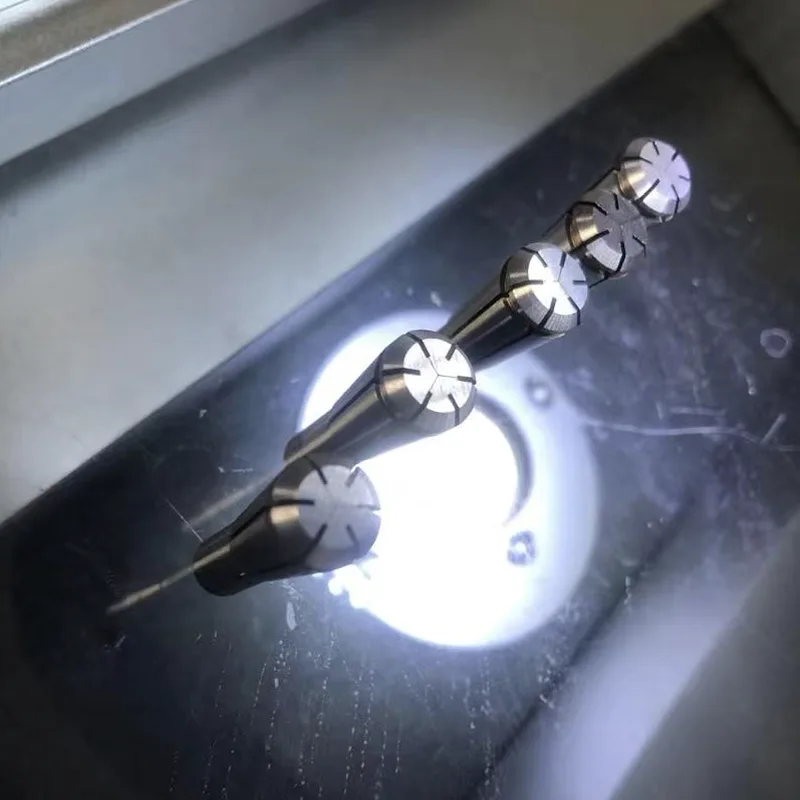

أجزاء فوهة دليل كربيد التنغستن

أجزاء فوهة دليل كربيد التنجستن، والمعروفة أيضًا باسم فوهات سلك كربيد التنجستن أو دبابيس توجيه كربيد التنجستن، هي مكونات توجيه دقيقة مصنوعة من الخصائص الفائقة لكربيد التنجستن. وتتمثل وظيفتها الأساسية في توجيه السلك بسلاسة عبر السلك، مما يمنع الضرر. إنها مكونات رئيسية تضمن دقة الإنتاج في مختلف الصناعات مثل لف وسحب الأسلاك.

مادة المنتج

أجزاء فوهة دليل كربيد التنجستن مصنوعة في المقام الأول من كربيد التنجستن عالي الجودة (فولاذ التنجستن). يتم استخدام بعض المنتجات مع الهياكل المساعدة مثل القواعد الفولاذية. درجات مختلفة من فولاذ التنغستن مناسبة لتطبيقات مختلفة. على سبيل المثال، درجة YG6X تجمع بين مقاومة التآكل الجيدة والمتانة، مما يجعلها مناسبة لتوجيه الأسلاك الفولاذية والأسلاك المعدنية غير الحديدية؛ تتميز درجة YG8 بأداء عام ممتاز ويمكنها التعامل مع معظم سيناريوهات معالجة الأسلاك التقليدية.

أداء المنتج

تحقق أجزاء فوهة دليل كربيد التنجستن عمومًا صلابة تبلغ HRA90 أو أعلى، مع قوة انحناء تصل إلى 2300 نيوتن/مم². مقاومة التآكل الخاصة بها تتجاوز بكثير مقاومة الفولاذ العادي، وعمر الخدمة الخاص بها هو أكثر من 10 أضعاف الأجزاء الفولاذية المماثلة. إنها تحافظ على صلابة عالية حتى عند 550 درجة مئوية ولديها معامل تمدد حراري منخفض، مما يضمن الاستقرار الهيكلي في بيئات الإنتاج مع درجات الحرارة العالية والمنخفضة المتناوبة. بعد المعالجة الخاصة، فإنها تمتلك مقاومة معينة للتآكل والأكسدة، مما يجعلها مناسبة لبيئات صناعية مختلفة.

التصميم الهيكلي

تم تصميم أجزاء فوهة دليل كربيد التنجستن في الغالب بهيكل أنبوبي، مقسمة إلى قسم تثبيت وقسم إخراج. يحتوي قسم التثبيت على قطر خارجي أكبر قليلاً لضمان التثبيت المستقر، بينما يحتوي قسم الرصاص على قطر فتحة مصمم ليتوافق مع مواصفات السلك، مع انتقال سلس بين الاثنين. تم تصميم الفتحة الداخلية ومنافذ الإدخال/الإخراج عند كلا الطرفين بطريقة علمية بأقواس لضمان زاوية معقولة لمرور الأسلاك وتجنب التشويش. تتوفر بعض الهياكل الخاصة ذات الفتحات المزدوجة والمتعددة الفتحات وغيرها من الهياكل الخاصة للتكيف مع العمليات المعقدة مثل اللف متعدد الخيوط.

دقة التصنيع

من خلال عمليات الطحن المتعددة (الخشن، المتوسط، الناعم، وفائق النعومة)، يمكن أن تصل خشونة السطح للثقب الداخلي إلى Ra0.1، وتكون أقل عند الأطراف المنحنية (Ra0.025). يمكن لحدود المعالجة أن تحقق قطر الثقب ≥0.15 مم، وسمك الجدار ≥0.10 مم، وتفاوتات الأبعاد المتحكم فيها ضمن 0.01 مم. قبل مغادرة المصنع، تخضع جميع الأجزاء لفحص كامل باستخدام المجهر الإلكتروني لضمان الانتقال الطبيعي بين الثقب الداخلي والانحناء، مما يضمن مرور سلس للسلك.

سيناريوهات التطبيق

تصنيع المحركات والمحركات: تعد أجزاء فوهة دليل كربيد التنجستن مكونات أساسية لملفات الجزء الثابت والدوار في المحركات ذات الجروح المتسلسلة، ومحركات المروحة، والمحركات الصغيرة. إنها توجه السلك المطلي بالمينا بدقة أثناء اللف، مما يمنع حدوث خدوش على الطبقة العازلة ويضمن التوصيل وعمر ملفات المحرك.

صناعة معالجة الأسلاك: في إنتاج الأسلاك والكابلات وأسلاك الفولاذ المقاوم للصدأ، يتم استخدامها لتوجيه السلك أثناء عمليات السحب والنقل. تعمل الفتحة الداخلية الناعمة على تقليل تآكل السطح، مما يضمن قطر سلك موحد وسطح أملس.

مجالات التصنيع الدقيقة الأخرى: متوافقة مع آلات اللف الأوتوماتيكية CNC وغيرها من المعدات لمعالجة الملفات الدقيقة المختلفة. ويمكن أيضًا تطبيقه على العمليات الخاصة مثل اللف المتوازي متعدد الخيوط للملفات. يمكن لبعض النماذج المخصصة أن تلبي الاحتياجات التوجيهية للأسلاك بمواصفات مختلفة من 1 إلى 500 مم.

خدمات التخصيص المدعومة

المواصفات القياسية: تتوفر مجموعة متنوعة من النماذج القياسية في السوق، مع معلمات كاملة مثل قطر الثقب، والطول، والقطر الخارجي. على سبيل المثال، بعض الموديلات لها قطر ثقب يبدأ من 0.15 مم، والأبعاد الخارجية يمكن أن تغطي نطاقًا من 1 إلى 500 مم.

نحن ندعم خدمات التخصيص: نحن ندعم التخصيص بناءً على الرسومات أو العينات المقدمة من المستخدم، بما في ذلك أقطار الفتحات الخاصة، والهياكل غير المنتظمة (مثل المسطحة أو البيضاوية)، ومنافذ مدخل/مخرج الأسلاك ذات تقوسات محددة. لدى بعض الشركات المصنعة حد أدنى منخفض لكميات الطلب ويمكنها أيضًا توفير خدمات التخصيص بالجملة والتسليم السريع. يمكن أن يلبي إجمالي العرض احتياجات الشراء لأكثر من 50000 وحدة في المرة الواحدة.
