0.07 مللي متر تروس معالجة الأسلاك الدقيقة للأسلاك البطيئة

يمكن استخدام تروس معالجة الأسلاك البطيئة ذات الأسلاك الدقيقة مقاس 0.07 مم من Xincheng في تطبيقات التروس ذات الوحدات المتوسطة مثل المعدات الذكية ونقل الأجهزة الطبية والأجهزة الدقيقة، والتي تتطلب دقة نقل مستقرة والسعي لتحقيق اقتصاد المعالجة. Xincheng هو مصنع متخصص في تصنيع الآلات CNC، كما أنه مصنع ومورد للأجزاء المعالجة في الصين. مرحبا بكم في التشاور والشراء.

إرسال استفسار

وصف المنتج

ميزة العملية

نحن نعتمد تقنية معالجة قطع الأسلاك البطيئة بسلك دقيق 0.07 مم لتحقيق التوازن بين متطلبات الدقة وكفاءة الإنتاج للتروس متوسطة الوحدة، مما يوفر منتجات تروس مخصصة بملامح أسنان دقيقة وأداء موثوق لسيناريوهات تصنيع الدفعات، وتلبية المتطلبات المتنوعة التي تتراوح من الكميات الصغيرة دفعة واحدة إلى الإنتاج الضخم على نطاق واسع. الجودة:

1. تحليل الرسم وتحسين العملية: يقوم المهندسون بتحليل عميق للرسومات 2D/3D للتروس، وتحسين مسار تغذية الأسلاك مع خصائص الخطوط الدقيقة 0.07 مم، وتصميم معلمات التفريغ الحصرية لملفات أسنان الوحدة المتوسطة، وإنشاء حزمة تكنولوجيا معالجة فعالة.

2. تثبيت الدفعة وإعداد الأداة الذكية: تم اعتماد تركيبات مصفوفة متعددة المحطات لتحقيق تثبيت دفعة من 30 قطعة في المرة الواحدة، ويتم استخدام نظام إعداد الأداة المرئية AI لتحقيق دقة ضبط مستوى الأداة ± 0.003 مم، مما يعزز بشكل كبير كفاءة التثبيت.

3. المعالجة الفعالة وفحص الدفعة: تم اعتماد طريقة المعالجة على مرحلتين "القطع الخشن - القطع الدقيق". يتم أخذ عينات من كل 50 قطعة وفحصها بواسطة أداة قياس الصور ثنائية الأبعاد الأوتوماتيكية بالكامل. يقوم النظام تلقائيًا بتغذية الانحرافات ومعايرة المعلمات لضمان دقة الدفعة المستقرة.

4. الفحص العشوائي للمنتجات النهائية وإمكانية التتبع الكامل: تخضع كل دفعة لفحص كامل الحجم ثلاثي الإحداثيات بنسبة 3%، ويتم إصدار تقرير فحص مع شهادة CNAS. يتم نقش الملصق المزدوج "الرقم التسلسلي للدفعة" بالليزر لضمان إمكانية التتبع الكامل للجودة.

مؤشرات الأداء

فئة المعلمة	نطاق المعالجة/الفهرس	وصف سيناريو التطبيق
وحدة العتاد	0.3-2.0 وحدة	0.3-0.8 وحدة مناسبة للأجهزة الطبية؛ وحدة 0.9-2.0 قابلة للتطبيق على المعدات الذكية والأجهزة الدقيقة
قطر العتاد	5.0 مم – 100 مم	يدعم معالجة أنواع متعددة منها التروس الخارجية، والتروس الداخلية، والتروس الثلاثية
خطأ الملعب التراكمي	.0.010 مم لكل 10 أسنان	يفي بمعيار الدقة من الدرجة 7 GB/T 10095.1-2008، وهو مناسب لمتطلبات نقل الوحدات المتوسطة إلى العالية
المواد المشتركة	40Cr، Cr12، الفولاذ المقاوم للصدأ 316، سبائك التيتانيوم TC4	يتم تكييف 40Cr/Cr12 للسيناريوهات عالية القوة؛ الفولاذ المقاوم للصدأ/سبائك التيتانيوم مناسبة للاحتياجات المقاومة للتآكل والطبية

مجالات التطبيق المتنوعة

في مجال الأجهزة الطبية: نقوم بتخصيص 0.5 وحدة من الفولاذ المقاوم للصدأ 316 تروسًا لنظام نقل أجهزة الكشف عن نسبة الجلوكوز في الدم، مع خطأ في الملعب لا يزيد عن 0.006 مم، بما يتوافق مع معايير النظافة الطبية. حجم العرض الشهري هو 5000 مجموعة.

في مجال المعدات الذكية: تروس 40Cr مخصصة مع وحدة 1.5 لمفاصل الروبوت التعاونية، مع خشونة سطح تبلغ Ra0.3μm، تزيد من قدرة تحمل عزم الدوران بنسبة 15%، وتلبي متطلبات الحركة الدقيقة للروبوتات.

مجال الأجهزة الدقيقة: 0.07 مم يمكن لتروس معالجة الأسلاك البطيئة للأسلاك الدقيقة تخصيص تروس Cr12 بوحدة 0.8 لآليات نقل قفل الباب المتطورة. إنها تعتمد هيكل معالجة من قطعة واحدة من الأسلاك الدقيقة مقاس 0.07 مم مع أخاديد قفل ولها عمر خدمة يزيد عن 100000 مرة.

ميزة الأداء

تم تحسين تقنية قطع الأسلاك البطيئة للأسلاك الدقيقة 0.07 مم للتروس بوحدة من 0.3 إلى 2.0. ميزة قطر السلك تمكنه من زيادة كفاءة المعالجة بنسبة 35% مقارنة بالسلك الناعم 0.05 مللي متر مع ضمان الدقة وتقليل التكاليف بنسبة 20% مقارنة بالسلك الناعم 0.03 مللي متر. وتتركز المزايا الأساسية على ثلاثة أبعاد:

يمكن التحكم بدقة في شكل أسنان الوحدة المتوسطة: يمكن لسلك ناعم 0.07 مم معالجة التروس بثبات مع وحدات تتراوح من 0.3 إلى 2.0، مع الحد الأدنى لسمك الأسنان المعالجة الذي يصل إلى 0.12 مم. يتم التحكم في خطأ ملف تعريف الأسنان ضمن ± 0.004 مم، مما يؤدي إلى إعادة إنتاج ملف تعريف الأسنان والهياكل الأخرى بدقة وتصحيحها، مما يحل مشكلة "تقلب دقة معالجة الدفعات" للتروس ذات الوحدة المتوسطة.

- معالجة فعالة وضمان السطح: تصل خشونة سطح التروس بعد المعالجة إلى Ra0.3μm، مما يلبي متطلبات التآكل المنخفضة لناقلات الحركة المتوسطة والمتطورة. يعمل توافق قطر السلك على تقليل وقت معالجة القطعة الواحدة بنسبة 25% مقارنة بالأسلاك الدقيقة التي يبلغ طولها 0.05 مم، مما يجعلها مناسبة لطلبات الإنتاج الضخم بإنتاج شهري يزيد عن 3000 مجموعة.

- معالجة تكيف المواد المتعددة: تدعم معالجة مواد مختلفة مثل الفولاذ الكربوني، وسبائك الفولاذ، والفولاذ المقاوم للصدأ، وسبائك التيتانيوم، وما إلى ذلك. مناسبة بشكل خاص لقولبة قطعة واحدة من الهيكل المركب للتروس مع أضلاع تقوية وتحديد موقع فتحات الدبوس. خطأ اتساق المعالجة لـ 0.07 مم من تروس معالجة الأسلاك البطيئة للأسلاك الدقيقة هو .005 مم، مما يقلل من تكاليف التجميع والتصحيح اللاحقة.

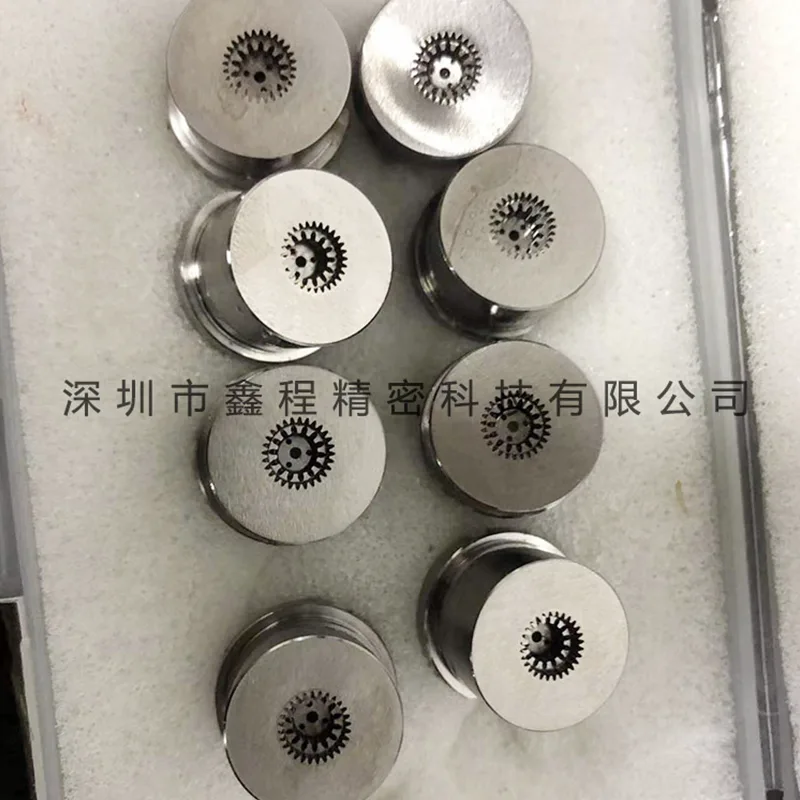

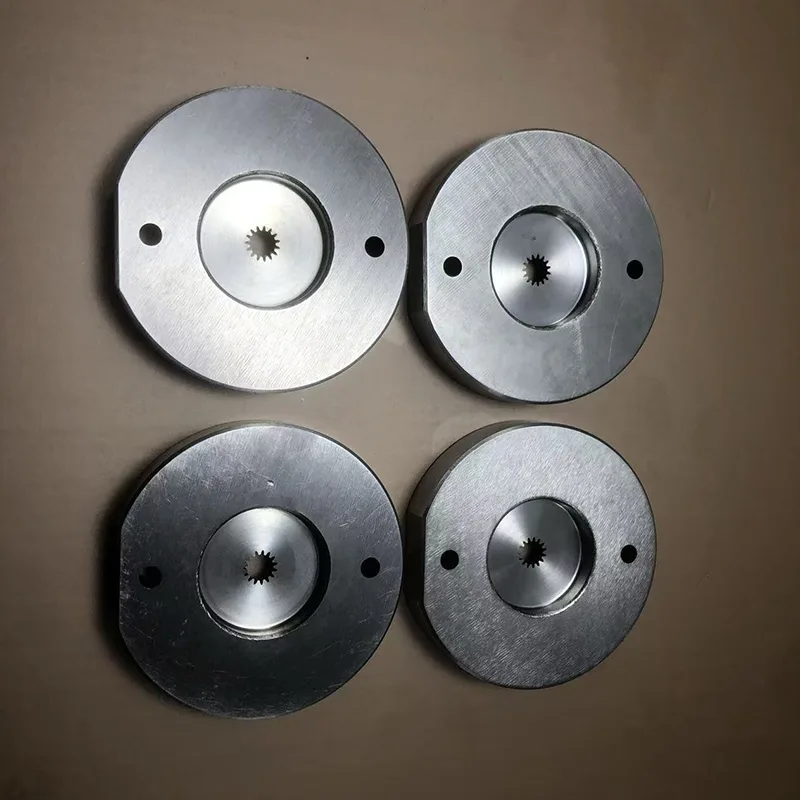

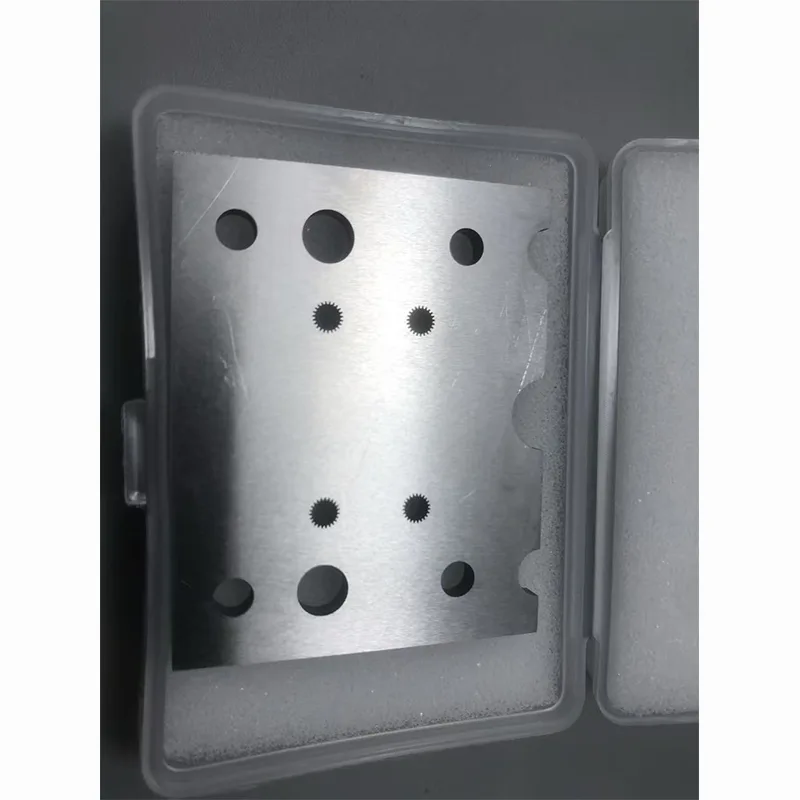

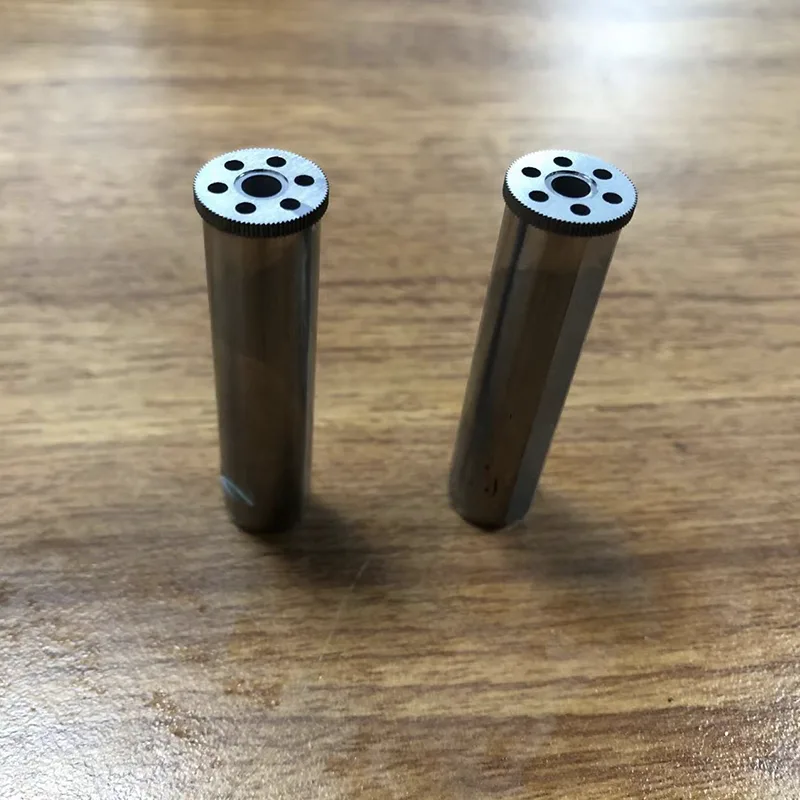

0.07mm Fine Wire Slow Wire Processing Gears
