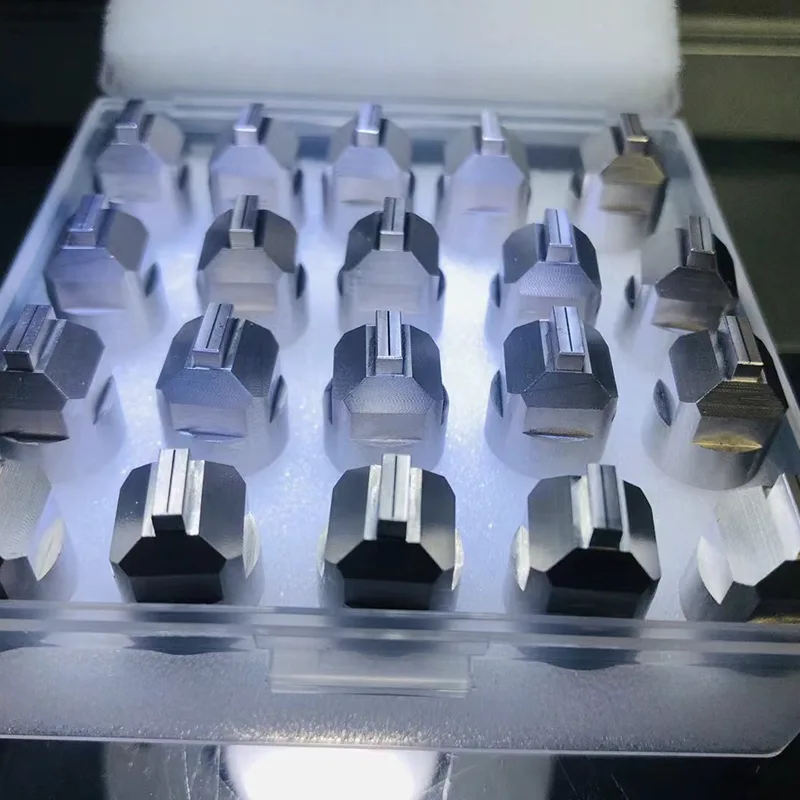

أجزاء حاقن الوقود

تعتبر حاقنات الوقود مكونًا رئيسيًا لمحركات حقن الوقود الإلكترونية. من خلال تلقي الأوامر من وحدة التحكم الإلكترونية (ECU)، فإنها تتحكم بدقة في التوقيت ومعدل التدفق والضغط وتذرية حقن الوقود، وتحدد بشكل مباشر خرج طاقة المحرك والاقتصاد في استهلاك الوقود ومستويات الانبعاثات. تُستخدم أجزاء حاقن الوقود على نطاق واسع في مختلف مجالات محركات الاحتراق الداخلي، بما في ذلك السيارات وآلات البناء والطاقة البحرية.

مبدأ العمل

مبدأ العمل الأساسي لأجزاء حاقن الوقود هو التحكم الدقيق في المحرك الكهرومغناطيسي:

1. حالة الاستعداد: عندما لا تكون هناك إشارة تحكم، يظل زنبرك العودة داخل حاقن الوقود في حالة مضغوطة، ويضغط بإحكام على صمام الإبرة مقابل فتحة الحقن. الصمام مغلق تمامًا، مما يمنع تسرب الوقود بشكل فعال ويضمن احتفاظ نظام الوقود بضغط مستقر.

2. تنفيذ الحقن: عندما تصدر وحدة التحكم الإلكترونية أمرًا بالحقن بناءً على ظروف تشغيل المحرك (مثل سرعة التباطؤ أو التسارع أو تغيرات الحمل)، يتم تنشيط الملف الكهرومغناطيسي على الفور لتوليد مجال مغناطيسي قوي. تتغلب قوة الشفط للمجال المغناطيسي على مقاومة زنبرك العودة، مما يؤدي إلى رفع صمام الإبرة وفتح فتحة الحقن. يتم إخراج زيت الوقود عالي الضغط (بضغط يصل إلى 2200-2500 بار) بسرعة عالية من خلال الفجوة الحلقية الصغيرة بين إبرة العمود عند رأس صمام الإبرة وفتحة الرش. تحت تأثير تدفق الهواء، يتم تقسيمه إلى قطرات زيت رذاذ بحجم ميكرون ويتم توزيعها بالتساوي في غرفة الاحتراق، مما يخلق الظروف الملائمة للاحتراق الكامل.

3. إنهاء الحقن: بعد أن تقوم وحدة التحكم الإلكترونية بقطع التيار، تختفي قوة الشفط الكهرومغناطيسي بسرعة. يقوم زنبرك الإرجاع بتشغيل صمام الإبرة لإعادة ضبط فتحة الحقن وإغلاقها بسرعة، مما يؤدي إلى إنهاء عملية الحقن بدقة. تستغرق دورة الاستجابة بأكملها من 0.2 إلى 0.4 مللي ثانية فقط، مما يتيح الحقن المستمر عالي التردد وتلبية ظروف التشغيل الديناميكية للمحرك.

أنواع المنتجات السائدة

1. حاقن من النوع المغلق:

باستخدام هيكل مقعد الصمام المغلق، يتصل الوقود بغرفة الاحتراق فقط أثناء الحقن، مما يوفر موثوقية عالية. تنقسم بشكل رئيسي إلى نوعين:

- نوع الفوهة: عدد الفوهات قابل للتعديل من 1 إلى 10، بقطر يتراوح من 0.15 إلى 1.0 ملم. يتم حقن الوقود مباشرة إلى غرفة الاحتراق من خلال فوهات متعددة، مما يؤدي إلى تجانس جيد في الانحلال. مناسب لمحركات البنزين والديزل ذات غرف الاحتراق بالحقن المباشر، مثل سيارات الركاب والشاحنات الخفيفة.

- نوع الإبرة: إبرة أسطوانية تمتد من رأس صمام الإبرة وتدخل في فتحة الحقن، مما يؤدي إلى رش الوقود في رذاذ على شكل حلقة مع نطاق ذرات واسع، مناسب لغرف الاحتراق المنفصلة. تشمل الأنواع المشتقة الخاصة ما يلي: النوع الخانق (يتيح تصميم رأس الإبرة الحقن المسبق، مما يقلل من ضجيج محرك الديزل)، ونوع الفتحة الممدودة (يتم توجيه صمام الإبرة بعيدًا عن المنطقة الساخنة لمنع التشويش، وهو مناسب لمحركات الديزل عالية السرعة وعالية الأداء)، ونوع التبريد القسري (تقليل الحمل الحراري من خلال قنوات التبريد، المستخدم في محطات الطاقة البحرية الكبيرة والمتوسطة الحجم).

2. أنواع الحاقن الوظيفية الخاصة

- نوع الصمام الكروي: يستخدم صمام كروي مجوف وخفيف الوزن كعنصر مانع للتسرب، ويتميز بتوسيط تلقائي، وأداء إغلاق أفضل بنسبة 40% من صمامات الإبرة التقليدية، وسرعة استجابة أسرع، ومناسب لأنظمة السكك الحديدية المشتركة ذات الضغط العالي.

- نوع الصمام اللوحي: يحقق حركة ترددية مستقرة لصمام الإبرة من خلال هيكل الصمام الرقيق، مما يقلل من خطر انسداد فتحة الحقن بنسبة 60%، ويطيل فترات الصيانة، ومناسب لتطبيقات الآلات الهندسية ذات متطلبات جودة الوقود المعقدة.

- نوع متعدد الفتحات: مزود بـ 4-12 فوهات دقيقة، وتغطية حقن الوقود أوسع والاحتراق أكثر اكتمالاً. تم تصميم أجزاء حاقن الوقود هذه لمحركات الديزل ذات الحقن المباشر عالية الأداء، مثل محركات الشاحنات الثقيلة وآلات البناء.
